کیفیت کابل شارژ برق الکتریکی الکتریکی 1000 ولت ولتاژ بالا با عایق TPU و طراحی چند هسته ای سازگار با RoHS کارخانه

کابل شارژ برق الکتریکی الکتریکی 1000 ولت ولتاژ بالا با عایق TPU و طراحی چند هسته ای سازگار با RoHS

Basic Properties

Certification: ISO9001, CE, CCC, RoHS

Trading Properties

Minimum Order Quantity: 3000 متر

Price: US $0.5-1 / Meter

1000V HV ولتاژ بالا EV شارژر برق چند هسته ای DC کابل سیم برق مشخصات محصول مشخصات نام کابل کابل الکتریکی مشخصات کابل 2C×80mm2+1C×25mm2+2C×4mm2+(3C×0.75mm2)(P2)+(7C×0.75mm2)تطابق با RoHS ماده A: 2C × 80mm2B: 1C × 25mm2C: 1C×4mm2D: (3C × 0.75mm2) ((P2)E: (7C × 0.75mm2) ساخت و ساز دقیق اجزا مشخصات رانند...

Product Details

برجسته کردن:

کابل شارژ برق الکتریکی الکتریکی

,

کابل شارژ EV با عایق TPU

,

کابل شارژ EV مطابق با RoHS

Sheath Material: TPE

Insulation Material: TPU

Material Shape: سیم پیچ

Cable Specification: 2C × 80mm2+1c × 25mm2+2C × 4mm2+(3C × 0.75mm2) (P2)+(7C × 0.75mm2)

Conductor Material: مس برهنه رشته شده است

Conductor Size: 2580/0.20 ± 0.008 میلی متر، 798/0.20 ± 0.008 میلی متر، 224/0.15 ± 0.008 میلی متر

Outer Diameter: 0.25±12.40 میلی متر، 0.20±7.00 میلی متر، 0.15±2.70 میلی متر، 0.10±1.40 میلی متر

Insulation Thickness: 1.60 میلی متر، 1.20 میلی متر، 1.00 میلی متر، 0.50 میلی متر

Rated Voltage: DC 1000 ولت

Rated Temperature: ژاکت -40 ~ 90 درجه سانتیگراد ، عایق -40 ~ 125 درجه سانتیگراد

Max Conductor Resistance: 0.242Ω/کیلومتر، 0.78Ω/کیلومتر، 4.95Ω/کیلومتر، 26Ω/کیلومتر

Insulation Voltage Withstand: AC 2.5kV/5min ، جریان نشت ≤5mA

Min Insulation Resistance: 500mΩ.km

Tensile Strength: ≥ 20mpa

Elongation: ≥300%

Product Description

1000V HV ولتاژ بالا EV شارژر برق چند هسته ای DC کابل سیم برق

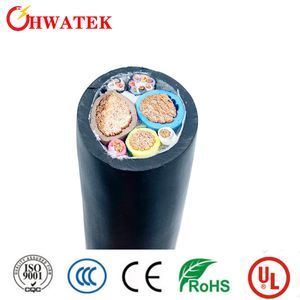

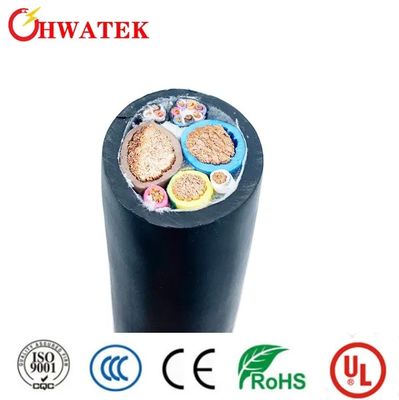

1000V HV High Voltage EV Power Charger Multicore DC Electric Wire Cable product photo

مشخصات محصول

مشخصات	نام کابل	کابل الکتریکی
مشخصات کابل	2C×80mm2+1C×25mm2+2C×4mm2+(3C×0.75mm2)(P2)+(7C×0.75mm2) تطابق با RoHS
ماده	A: 2C × 80mm2 B: 1C × 25mm2 C: 1C×4mm2 D: (3C × 0.75mm2) ((P2) E: (7C × 0.75mm2)

ساخت و ساز دقیق

اجزا	مشخصات
راننده	ماده:از مس بدون رنگ اندازه: - 2580/0.20 ± 0.008mm - 798/0.20 ± 0.008mm - 224/0.15±0.008 میلی متر +10/1# تینسل+1000D Kevlar - 40/0.15±0.008mm+10/0.19mmTinsel+200DKevlar - 40/0.15±0.008mm+10/0.19mmTinsel+200D Kevlar
م.د. ((حرف))	12.40±0.25 میلی متر. 7.00±0.20 میلی متر. 2.70±0.15 میلی متر. 1.40±0.10 میلی متر.
عایق بندی	ماده:ترموپلاستی ((EF2585،85±3A) حداقل ضخامت متوسط:1.60 میلی متر. 1.20 میلی متر. 1.00 میلی متر. 0.50 میلی متر. 0.50 میلی متر. حداقل ضخامت در هر نقطه:1.34 میلیمتر 0.98 میلیمتر 0.80 میلیمتر 0.35 میلیمتر 0.35 میلیمتر مصدوميت زيادي:15.60±0.40 میلی متر. 9.60±0.30 میلی متر. 4.70±0.20 میلی متر. 2.50±0.10 میلی متر. 2.50±0.10 میلی متر.
کابل کشی-1	پرکننده:/ ♪ پنبه ♪ ♪ پنبه ماده:/ Al-mylar (به بیرون رو می کند) / بدون بافت
"برید"	ماده:/ ♬ مس قوطی شده / ♬ اندازه:0.12ميلي متر، حداقل 60 درصد
جاکت داخل	ماده:/ TPE / TPE حداقل ضخامت متوسط:0.60 میلی متر 0.60 میلی متر حداقل ضخامت در هر نقطه:0.42ميلي متر 0.42ميلي متر مصدوميت زيادي:7.20±0.25 میلیمتر
کابل کشی	پرکننده:طناب های تقویت شده PP ماده:از پارچه های غیر بافته ((≥ 25٪ همپوشانی) مجموعه:2C×80mm2+1C×25mm2+2C×4mm2+(3C×0.75mm2)(P2)+(7C×0.75mm2)
ژاکت	ماده:TPU حداقل ضخامت متوسط:2.80ميلي متر حداقل ضخامت در هر نقطه:2.28 میلی متر مصدوميت زيادي:38.00+0.6/-1.00 میلی متر

ویژگی های عملکرد

ویژگی های الکتریکی

خواص فیزیکی

ولتاژ نامی:DC 1000V
دمای نامی:
- ژاکت: -40 تا 90 درجه
عایق بندی: -40 تا 125 درجه سانتیگراد
حداکثر مقاومت هادی ((20°C):
الف:0.242Ω/km B:0.78Ω/km C:4.95Ω/km D&E:26Ω/km
عایق بندی ولتاژ مقاومت ((Core A & B,10m):
AC 2.5kV/5min، جریان نشت ≤5mA
کابل تکمیل شده ولتاژ مقاومت ((Core A به A & B، 10m):
AC 3.5kV/15min، جریان نشت ≤5mA
حداقل مقاومت عایق ((20oC، هسته A تا A و B):500MΩ.km

مقاومت کششی:≥20MPa
طول کشش:≥300٪
سن بالا:110±1°C×168 ساعت
درصد مقاومت کششی اولیه:≤±30%
درصد کشش اولیه:≤±30%
آزمایش فشار در دمای بالا:≤50٪
آزمون شوک گرما:هيچ شکافي نيست
آزمون سازگاری:GB/T 33594
آزمایش شعله:GB/T 18380.12-2008
آزمایش هواشناسی مصنوعی:GB/T 33594
آزمایش ضربه در دمای پایین:-40درجه در 16 ساعت، بدون ترک
اسید استرس شیمیایی:محلول قلیانی N-اکسال اسید، محلول هیدروکسید نوتریوم:GB/T 33594
حرکت خودرو:الزامات و روش های آزمایش باید با GB/T 20234.1-2015 مطابقت داشته باشند.21
حداقل شعاع خم:6*OD
مقاومت در برابر سایش:≥2000بار
مقاومت در برابر مواد شیمیایی:GB/T 33594
آزمون مقاومت به خرد:GB/T 33594
منحنی در اطراف آزمایش:GB/T 33594

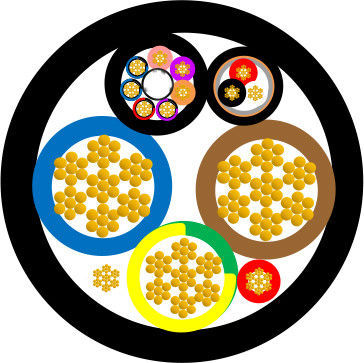

1000V HV High Voltage EV Power Charger Multicore DC Electric Wire Cable technical diagram

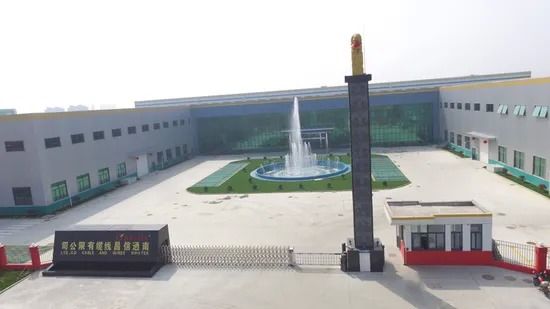

مشخصات شرکت

در سال ۲۰۰۴ با سرمایه گذاری ۹ میلیون دلاری تاسیس شد، کارخانه مرکزی ما در کنشان ۱۴۹۸۰ متر مربع را پوشش می دهد.

در سال 2020، ما تاسیسات نانتونگ خود را با سرمایه گذاری سرمایه 100 میلیون RMB که 34،000 متر مربع را پوشش می دهد، تاسیس کردیم.

با گواهینامه سیستم ISO9001، ISO14001، IATF16949، ISO13485، تمام محصولات ما گواهینامه ایمنی CCC، UL، CUL، CE، CSA، ETL را گذراندند.ما با مشتریان جهانی در زمینه های مختلف از طریق سیستم فروش ما بر اساس اصل مدیریت صداقت کار می کنیم، نوآوری و حفاظت از محیط زیست
