کابل انعطاف پذیر چند هسته ای 26AWG برای انتقال سیگنال کنترل آسانسور

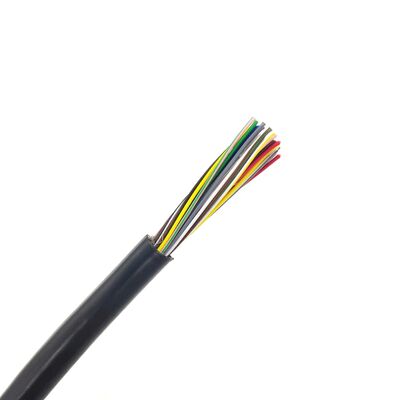

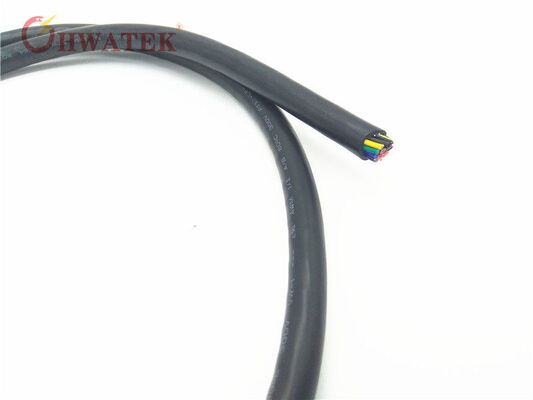

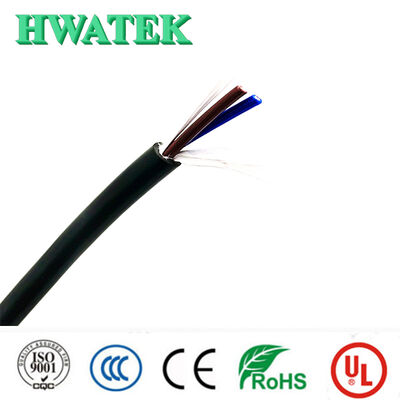

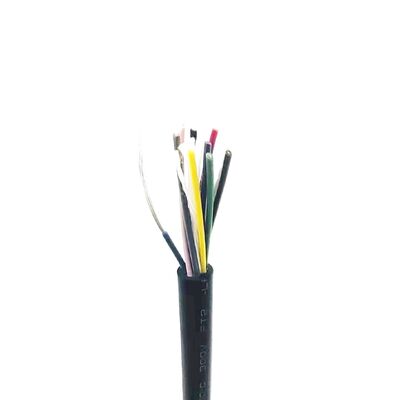

تصویر بزرگ : کابل انعطاف پذیر چند هسته ای 26AWG برای انتقال سیگنال کنترل آسانسور

جزئیات محصول:

گواهی:	ISO9001, CE, CCC, RoHS

پرداخت:

مقدار حداقل تعداد سفارش:	3000
قیمت:	0.5

مخاطب

توضیحات محصول جزئیات

ولتاژ نامی:	300 ولت	دمای نامی:	-40-105 درجه سانتیگراد
درجه بندی شعله:	VW-1 ، FT1 ، FT2	مقاومت در برابر روغن:	روغن 60 درجه سانتیگراد یا 80 درجه سانتیگراد
مقاومت در برابر ولتاژ:	AC 2.0KV/1min	ساختار هادی:	جامد یا رشته ای
مواد عایق:	PVC مخلوط ویژه	جنس ژاکت:	PVC مخلوط ویژه
گزینه سپر:	اختیاری	قطر بیرونی هادی:	0.48-1.87 میلی متر
ضخامت عایق:	0.30 میلی متر	قطر بیرونی عایق:	1.2-2.6 میلی متر
ضخامت غلاف:	0.76 میلی متر	قطر بیرونی:	4.3-10.9 میلی متر
وزن خالص کابل:	19.2-196.2 کیلوگرم در کیلومتر
برجسته کردن:	کابل انعطاف پذیر چند هسته ای بازدارنده شعله FT2,کابل کنترل آسانسور 26AWG,کابل انتقال سیگنال 300 ولت , 26AWG Elevator Control Cable , 300V Rated Signal Transmission Cable

کابل انعطاف پذیر چند رشته ای با روکش PVC FT2 شعله 26AWG

مرور کلی محصول

این کابل سیگنال کنترلی با ولتاژ 300 ولت برای سیم کشی شفت آسانسور دارای هادی های مسی، عایق، پرکننده، نوار، شیلد اختیاری و روکش بیرونی است. طراحی شده با انعطاف پذیری بالا، مقاومت در برابر دما، مقاومت در برابر روغن و مقاومت در برابر شعله. تمام مواد مطابق با استانداردهای زیست محیطی RoHS و Reach هستند.

ویژگی های کلیدی

انعطاف پذیری بالا برای نصب آسان

مقاوم در برابر دما: -40 درجه سانتیگراد تا 105 درجه سانتیگراد

مقاوم در برابر روغن: 60 درجه سانتیگراد یا 80 درجه سانتیگراد

مقاوم در برابر شعله: دارای رتبه VW-1، FT1، FT2

مطابق با RoHS و Reach

ولتاژ نامی 300 ولت

زمینه های کاربرد

عمدتاً برای نصب ثابت کابل های انتقال سیگنال در شفت های آسانسور استفاده می شود.

دامنه کاربرد	ولتاژ نامی	مشخصات پیشنهادی	تعداد هسته های پیشنهادی
کابینت کنترل → سیم کشی سوئیچ چاه آسانسور کابل سوئیچ ایمنی چاه آسانسور	300 ولت	26AWG-14AWG	7+1
سوئیچ اجباری بالا، سوئیچ اجباری پایین، سوئیچ حد بالا، سوئیچ حد پایین، سوئیچ قفل نردبان، سوئیچ بازگشت آتش	300 ولت	26AWG-14AWG	2+1
کابل اصلی قفل درب و کابل شاخه قفل درب در چاه آسانسور	300 ولت	26AWG-14AWG	2+1
کابینت کنترل → سیم کشی نمایشگر طبقه چاه آسانسور کابل اصلی نمایشگر طبقه، کابل شاخه نمایشگر طبقه	300 ولت	26AWG-14AWG	تعداد لایه ها +N+PE توجه: تعداد لایه ها 7 و بالاتر است

نمودار ساختار کابل

1 - هادی

2 - عایق

3 - پرکننده

4 - نوار

5 - شیلد (اختیاری)

6 - روکش بیرونی

چاپ: E258652 AWM STYLE 2517 ***AWG 105ºC 300V VW-1- c AWM I/II A/B 105ºC 300V FT1 -LF- HWATEK

ساختار پایه

هادی: جامد یا رشته ای
عایق: PVC مخلوط مخصوص
شیلد یا بافت: اختیاری
جاکت: PVC مخلوط مخصوص

استانداردهای انطباق

UL758 UL1581 UL2556 RoHS REACH

مشخصات فنی

ولتاژ نامی: 300 ولت
دمای نامی: -40 درجه سانتیگراد تا 105 درجه سانتیگراد
رتبه شعله: VW-1، FT1، FT2
مقاومت در برابر روغن: روغن 60 درجه سانتیگراد یا 80 درجه سانتیگراد
تست تحمل ولتاژ: AC 2.0kV/1min

مشخصات دقیق

تعداد هسته * مشخصات	ساختار هادی	قطر خارجی هادی (میلی متر)	ضخامت متوسط عایق (میلی متر)	قطر خارجی عایق (میلی متر)	ضخامت متوسط روکش (میلی متر)	قطر خارجی نهایی (میلی متر)	وزن خالص کابل (کیلوگرم بر کیلومتر)	حداکثر مقاومت DC هادی (20 درجه سانتیگراد) Ω/km
2C*26AWG	7/0.16	0.48	0.30	1.2±0.05	0.76	4.3±0.20	19.2	150
2C*24AWG	7/0.20	0.60	0.30	1.3±0.05	0.76	4.5±0.20	21.9	94.2
2C*22AWG	7/0.254	0.76	0.30	1.5±0.05	0.76	4.9±0.20	27.0	59.4
2C*20AWG	7/0.32	0.96	0.30	1.7±0.10	0.76	5.3±0.20	33.7	36.7
2C*18AWG	16/0.254	1.15	0.30	1.9±0.10	0.76	5.7±0.20	41.2	23.0
2C*16AWG	26/0.254	1.49	0.30	2.2±0.10	0.76	6.4±0.30	55.2	14.6
2C*14AWG	41/0.254	1.87	0.30	2.6±0.10	0.76	7.2±0.30	75.7	8.96

توضیح 1: ابعاد دقیق و پارامترهای فنی تابع مشخصات محصول ما هستند. محصولات فوق مدل های استاندارد بدون شیلد هستند و همچنین می توانند بر اساس الزامات مشتری یا استفاده واقعی سفارشی شوند.
