UL2517 300V کابل انعطاف پذیر ضد روغن چند هسته ای برای برنامه های کنترل آسانسور

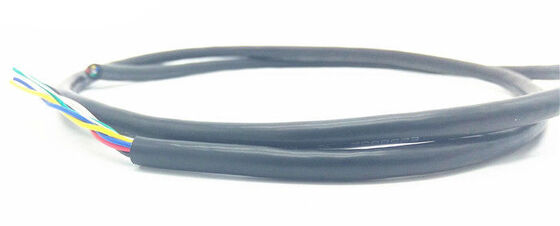

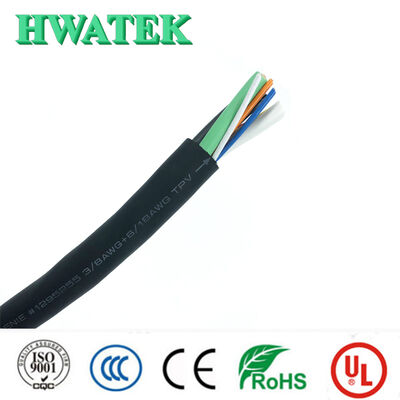

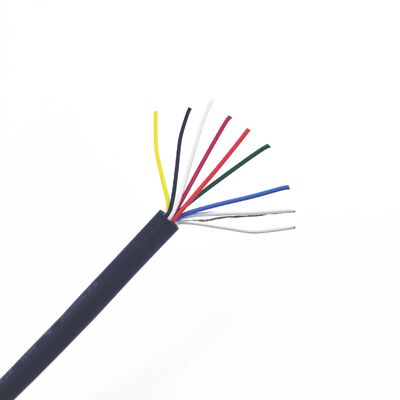

تصویر بزرگ : UL2517 300V کابل انعطاف پذیر ضد روغن چند هسته ای برای برنامه های کنترل آسانسور

جزئیات محصول:

گواهی:	ISO9001, CE, CCC, RoHS

پرداخت:

مقدار حداقل تعداد سفارش:	3000
قیمت:	0.5

مخاطب

توضیحات محصول جزئیات

مدل شماره:	UL2517	مواد غلاف:	پی وی سی
مواد عایق:	پی وی سی	شکل مواد:	سیم گرد
ولتاژ نامی:	300 ولت	دمای نامی:	-40-105 درجه سانتیگراد
مقاومت در برابر شعله:	VW-1 ، FT1 ، FT2	مقاومت در برابر روغن:	روغن 60 درجه سانتیگراد یا 80 درجه سانتیگراد
مقاومت در برابر ولتاژ:	AC 2.0KV/1min	نوع هادی:	جامد یا رشته ای
ضخامت عایق:	0.30 میلی متر	گزینه سپر:	اختیاری
جنس ژاکت:	PVC مخلوط ویژه	ساختار هادی:	7/0.16 تا 41/0.254
حداکثر مقاومت DC:	150 Ω/کیلومتر تا 8.96 Ω/کیلومتر
برجسته کردن:	کابل چند هسته ای 300 ولت,کابل انعطاف پذیر مقاوم در برابر روغن,کابل کنترل UL2517 , Oil Resistant Flexible Cable , UL2517 Control Cable

UL2517 300V کابل انعطاف پذیر ضد روغن چند هسته ای

خلاصه ی محصول

این کابل سیگنال کنترل آسانسور 300 ولت دارای هادی مس، عایق بندی، پر کردن، نوار، محافظتی اختیاری و ساخت پوشش بیرونی است.,این کابل انعطاف پذیری بالا، مقاومت در برابر دمای تا 105 درجه سانتیگراد، مقاومت در برابر روغن و مقاومت در برابر شعله دارد.

ویژگی های کلیدی

انعطاف پذیری بالا
طراحی شده برای نصب آسان در فضاهای محدود آسانسور

مقاومت در برابر دما
برای دمای عملیاتی -40°C تا 105°C

مقاومت در برابر روغن
مناسب برای قرار گرفتن در معرض روغن در درجه 60 درجه سانتیگراد یا 80 درجه سانتیگراد

ضد شعله
با استانداردهای تست شعله VW-1، FT1، FT2 مطابقت دارد

زمینه های کاربرد

به طور عمده برای نصب ثابت کابل های انتقال سیگنال در شفت های آسانسور استفاده می شود، از جمله:

کابینت کنترل به سیم کشی سوئیچ بلند
کابل بلند کننده مدار ایمنی
سوئیچ های اجباری بالا/پایین و سوئیچ های مرزی
کابل های قفل درب
کابل های خط اصلی و شاخه های صفحه نمایش کف

حوزه کاربرد	ولتاژ نامی	مشخصات توصیه شده	تعداد توصیه شده هسته ها
کابینت کنترل → سیم کشی سوئیچ راه بلند کابل بلند کننده مدار ایمنی	300 ولت	26AWG-14AWG	7+1
کلید فشار بالا، کلید فشار پایین، کلید محدودیت بالا، کلید محدودیت پایین، کلید قفل نردبان، کلید بازگشت آتش	300 ولت	26AWG-14AWG	2+1
کابل صندوق قفل درب و کابل شاخه قفل درب در راه بلند	300 ولت	26AWG-14AWG	2+1
کابینت کنترل → سیم کشی صفحه نمایش کف راه بلند کابل خط اصلی صفحه نمایش طبقه، کابل شاخه صفحه نمایش طبقه	300 ولت	26AWG-14AWG	تعداد لایه ها +N+PE

نمودار ساختار کابل

ساخت کابل:
1 - رسانا، 2 - عایق بندی، 3 - پر کردن، 4 - بند، 5 - سپر (اختیاری) ، 6 - پوشش بیرونی

چاپ:E258652 AWM STYLE 2517 ***AWG 105oC 300V VW-1- c AWM I/II A/B 105oC 300V FT1 -LF- HWATEK

ساخت و ساز اساسی

راننده:از مس جامد یا رشته دار
عایق بندی:PVC مخلوط ویژه
سپر یا تراش:اختیاری
ژاکت:PVC مخلوط ویژه

انطباق با استانداردها

استانداردهای بین المللی:UL758، UL1581، UL2556
انطباق محیط زیست:مطابقت با RoHS، REACH

مشخصات فنی

ولتاژ نامی:300 ولت
درجه حرارت:-40 تا 105 درجه سانتیگراد
درجه حرارت شعله:فولکس واگن-1، FT1، FT2
مقاومت روغن:60°C یا 80°C روغن
آزمون مقاومت در برابر ولتاژ:AC 2.0kV/1 دقیقه

مشخصات دقیق

جدول زیر مشخصات ابعاد و الکتریکی دقیق برای پیکربندی های مختلف کابل را ارائه می دهد:

تعداد هسته ها × مشخصات	ساختار هادی	قطر بیرونی هادی (ملی متر)	متوسط ضخامت عایق (ملی متر)	قطر بیرونی عایق (ملی متر)	متوسط ضخامت پوشش (ملی متر)	قطر بیرونی تمام شده (ملی متر)	وزن خالص کابل (کیلوگرم/ کیلومتر)	حداکثر مقاومت جریان مستقیم هادی (20°C) Ω/km
2C × 26AWG	7/0.16	0.48	0.30	1.2±0.05	0.76	4.3±0.20	19.2	150
2C × 24AWG	7/0.20	0.60	0.30	1.3±0.05	0.76	4.5±0.20	21.9	94.2
2C × 22AWG	7/0.254	0.76	0.30	1.5±0.05	0.76	4.9±0.20	27.0	59.4
2C × 20AWG	7/0.32	0.96	0.30	1.7±0.10	0.76	5.3±0.20	33.7	36.7
2C × 18AWG	16/0.254	1.15	0.30	1.9±0.10	0.76	5.7±0.20	41.2	23.0
2C × 16AWG	26/0.254	1.49	0.30	2.2±0.10	0.76	6.4±0.30	55.2	14.6
2C × 14AWG	۴۱/۰254	1.87	0.30	2.6±0.10	0.76	7.2±0.30	75.7	8.96

يادداشت:ابعاد دقیق و پارامترهای فنی تابع مشخصات محصول ما هستند. محصولات فوق مدل های استاندارد بدون محافظ هستند،و همچنین می تواند با توجه به الزامات مشتری یا استفاده واقعی سفارشی شود.
